Általános előírások
|
Termék neve
|

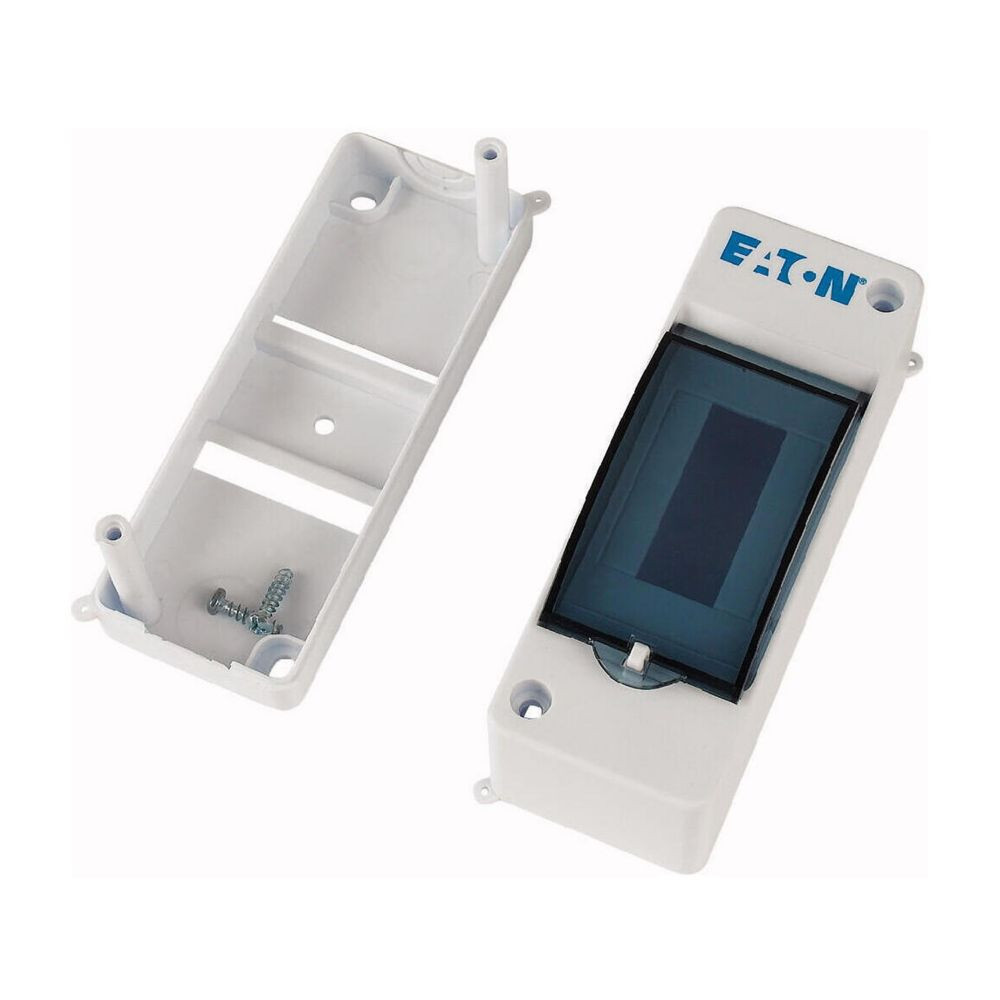

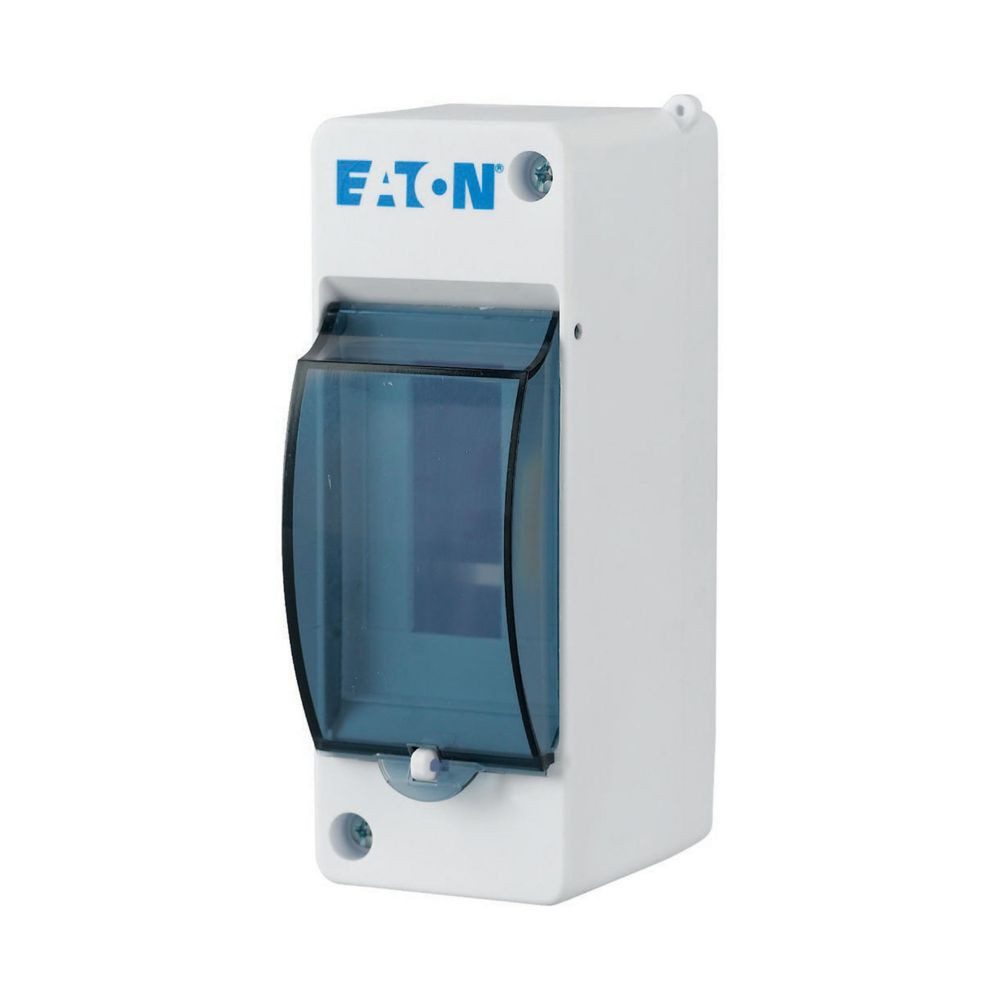

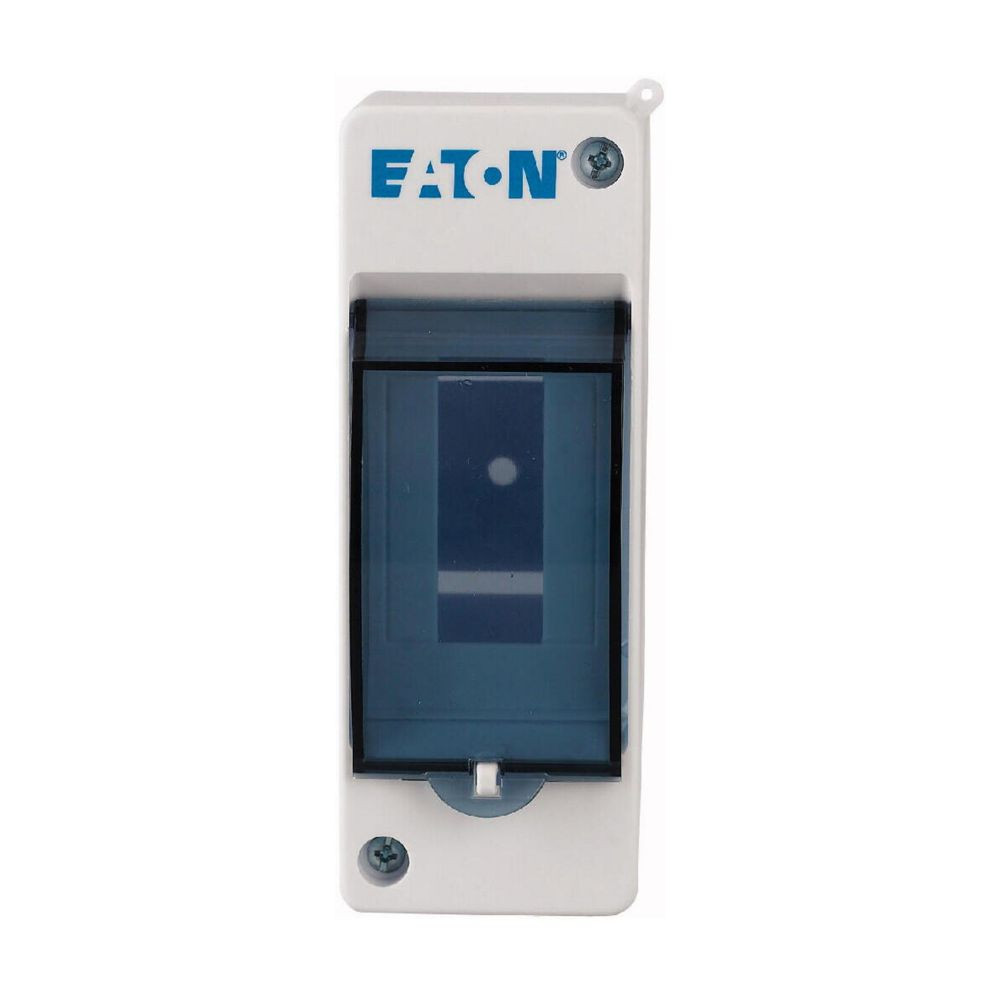

Eaton xComfort Micro/Mini mini sorozat
|
|
Katalógusszám
|
177071
|
|
EAN
|
4015081715145
|
|
Termék hossza/mélysége
|
83 mm
|
|
Termék magassága
|
140 mm
|
|
Termék szélessége
|
53 mm
|
|
Termék súlya
|
0,09 kg
|
|
Megfelelőségek
|
RoHS-megfelelőség
|
|
Tanúsítványok
|
IEC/EN 62208
|
|
Modellkód
|
MINI-2-T
|
Szállítási program
|
Típus
|
Alapkészülék Telepítő elosztótábla MINI elosztótábla
|
|
Alkalmazás
|
Beltéri (telepítési helyszín)
|
|
Szín
|
Jelzőfehér (RAL 9003)
Fehér
|
Műszaki adatok - elektromos
|
Feszültségbesorolás AC-n
|
400 V AC
|
|
Az érintkezők frekvenciabesorolása
|
50 Hz
|
Műszaki adatok - mechanikus
|
Zárás típusa
|
Más
|
|
Burkolat anyaga
|
Műanyag
|
|
Szélesség moduláris távolságok számában
|
2
|
|
Rögzítési módszer
|
DIN sínre
szerelhető Felületre szerelhető (vakolat)
Felületre szerelhető
|
|
Anyag
|
ABS (műanyag)
|
|
Védettségi fok
|
IP30
IK05 (ütésállóság)
|
|
Modultér-egységek száma soronként
|
2
|
|
Sorok száma
|
1
|
|
Terminál típusa
|
Terminálok nélkül
|
|
Beépített mélység
|
70 mm
|
|
Beépített magasság
|
0 mm
|
|
Beépített szélesség
|
0 mm
|
|
Belső mélység
|
60 mm
|
|
Kábelbemeneti pozíció
|
Metrikus kábelbemenetek felül és alul, oldalt és hátlapon
|
|
Borító/ajtó színe
|
Átlátszó
|
|
Fedél/ajtó modell
|
Zárt
|
|
Fedél/ajtó típusa
|
Egyajtós
|
|
Modulállvány típusa
|
Egysínes
|
|
Védőburkolat anyaga
|
Műanyag
|
Hőmérséklet-emelkedés ellenőrzése az IEC 60890 szabvány szerint
|
Hőeloszlás környezeti 35°C delta T:20°C fali szerelvény, egyedi tok, felső rész (IEC 60890)
|
10 hüvelyk
|
|
Hőeloszlás környezeti 35°C delta T:35°C fali szerelvény, különálló tok, felső rész (IEC 60890)
|
12 hüvelyk
|
Tervezési ellenőrzés az IEC 61439 szabvány szerint - műszaki adatok
|
Környezeti üzemi hőmérséklet részletei
|
-5 °C - 40 °C
|
Tervezési ellenőrzés az IEC/EN 61439 szabvány szerint
|
10.2.2 Korrózióállóság
|
Megfelel a termék szabványkövetelményeinek.
|
|
10.2.3.1 A burkolatok hőstabilitásának ellenőrzése
|
Megfelel a termék szabványkövetelményeinek.
|
|
10.2.3.2 Szigetelőanyagok normál hővel szembeni ellenállásának ellenőrzése
|
Megfelel a termék szabványkövetelményeinek.
|
|
10.2.3.3 Szigetelőanyag ellenállása a belső elektromos hatások okozta rendellenes hővel/tűzzel szemben
|
650 °C; megfelel a termékszabvány követelményeinek.
|
|
10.2.4 Ultraibolya (UV) sugárzással szembeni ellenállás
|
Nem vonatkozik a beltéri telepítésekre.
|
|
10.2.5 Emelés
|
Nem vonatkozik emelőeszközök nélküli burkolatokra.
|
|
10.2.6 Mechanikai becsapódás
|
IK05
|
|
10.2.7 Feliratok
|
Megfelel a termék szabványkövetelményeinek.
|
|
10.3 A szerelvények védettségi foka
|
IP30
|
|
10.4 Rések és kúszóáramutak
|
A panelépítő felelőssége.
|
|
10.5 Áramütés elleni védelem
|
2. védelmi osztály, ezért nem alkalmazható.
|
|
10.6 Kapcsolóeszközök és alkatrészek beépítése
|
A panelépítő felelőssége.
|
|
10.7 Belső elektromos áramkörök és csatlakozások
|
A panelépítő felelőssége.
|
|
10.8 Külső vezetők csatlakozásai
|
A panelépítő felelőssége.
|
|
10.9.2 Teljesítményfrekvenciás elektromos szilárdság
|
Ui = 400 V AC
|
|
10.9.3 Lökőfeszültség-állóság
|
2,8 kV
|
|
10.9.4 Szigetelőanyagból készült burkolatok vizsgálata
|
Megfelel a termék szabványkövetelményeinek.
|
|
10.10 Hőmérséklet-emelkedés
|
A hőmérséklet-emelkedés kiszámításáért a panelépítő felelős. Az Eaton biztosítja az eszközök hőelvezetési adatait.
|
|
10.11 Rövidzárlati ellenállás
|
A panelépítő felelőssége.
|
|
10.12 Elektromágneses kompatibilitás
|
A panelépítő felelőssége.
|
|
10.13 Mechanikai funkció
|
Megfelel a termék szabványkövetelményeinek.
|
További információk
|
Jellemzők
|
EMC-verzió
|
|
Felszerelve:
|
Alapvető eszköz
|
|
Funkciók
|
Alapkészülék
Plombálható
|
|
Védelmi osztály
|
II (teljesen szigetelt)
|
|
RAL-szám
|
9003
|
|
Különleges jellemzők
|
IP30 védettség II. osztályú műanyag ház fehér (RAL 9003)
|
|
Használt
|
Alapkészülék
MINI elosztótábla
Telepítő elosztótábla
|
